PAKIET GPS TRIMBLE
Dane pomiarowe są wyświetlane na ekranie operatora i ponownie mapowane w czasie rzeczywistym, w oparciu o głębokość i lokalizację systemu IMS SolidsMaster Cutterhead. Pozwala to operatorowi zmaksymalizować wydajność kopania, jednocześnie zapewniając rejestr operacji kopania dla swoich klientów.
System GPS IMS śledzi:
- Pozycja pogłębiarki
- Nagłówek pogłębiarki
- Głębokość głowicy tnącej pogłębiarki
Operator musi załadować plik XYZ lub wstępne badanie pogłębiania do laptopa GPS. Umożliwi to systemowi wykonanie następujących czynności:
- Podaj historię operacji pogłębiania
- Pokazuje „według ankiety”
- Pokazuje „jak pogłębiony”
- Wytnij profile w czasie rzeczywistym w pozycji narzędzia do kopania
- Zaktualizuj powierzchnię „Jak pogłębiono” w oparciu o głębokość narzędzia do kopania

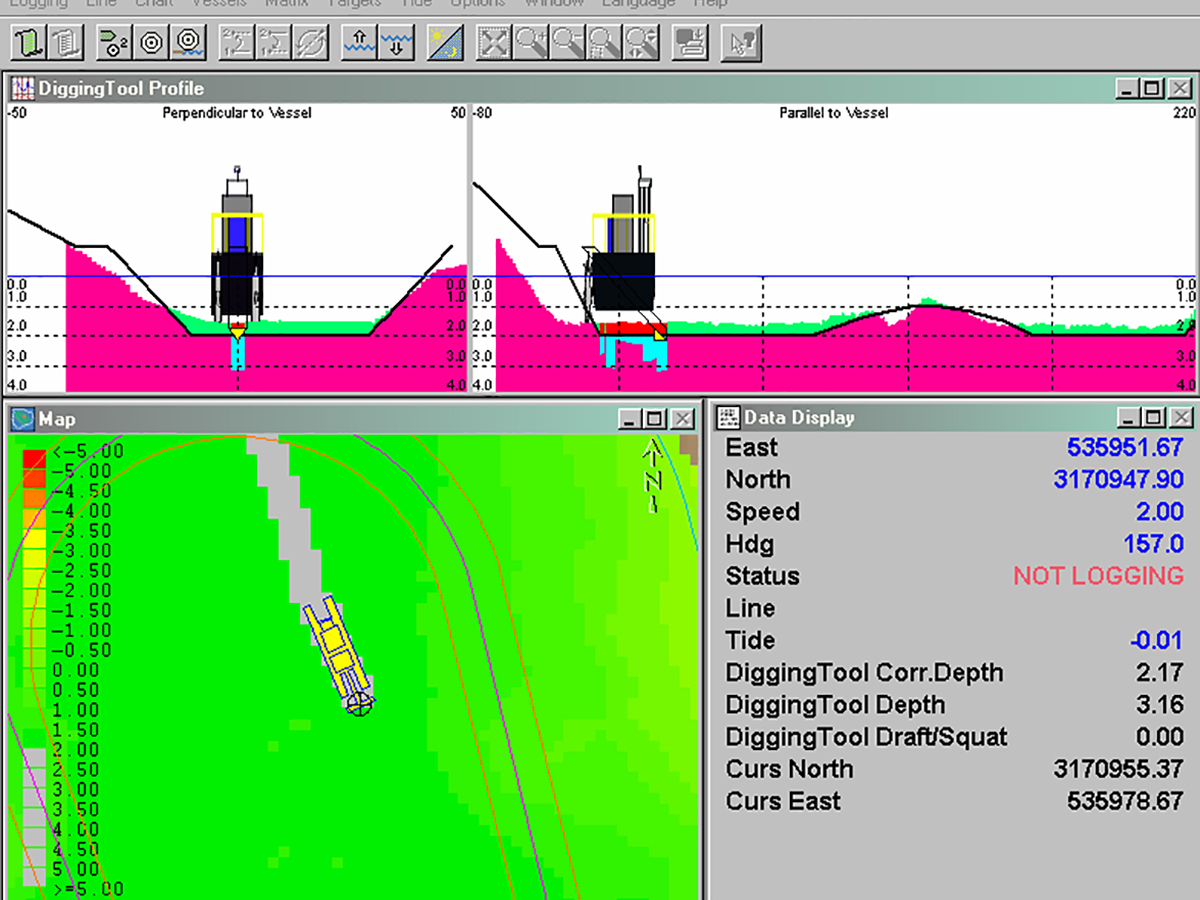

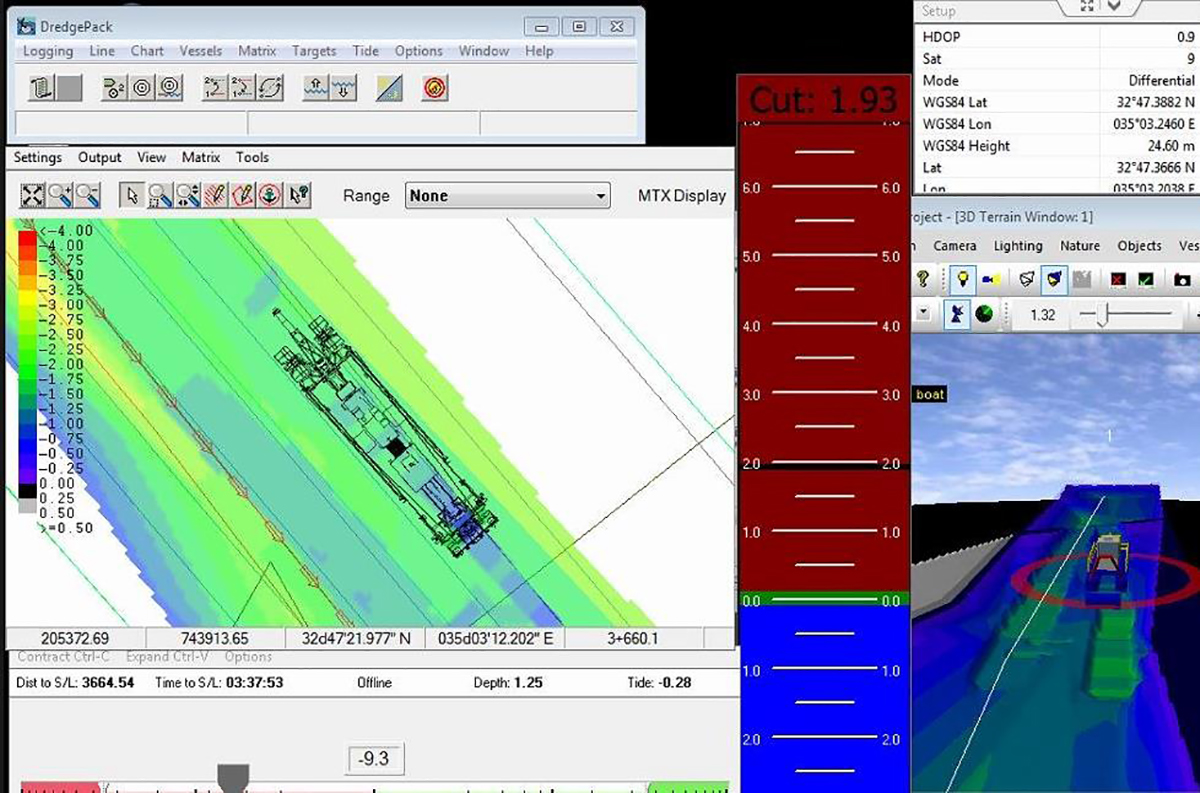

Sekcje czasu rzeczywistego w programie IMS GPS mogą być:
- Widok planu
- Widok przekrojowy
System GPS pogłębiania IMS składa się z następujących elementów:
- Odbiornik Trimble MPS865
- Podwójne anteny GA830 do pozycjonowania pogłębiarki i kierowania
- Oprogramowanie Trimble Marine Construction Software (TMC) aktywowane za pomocą klucza sprzętowego Trzy czujniki kąta LR970B:
- Jeden w kabinie dla pitch/roll
- Jeden zamontowany na drabinie w zatapialnej obudowie do pozycji drabiny
- Jeden zamontowany na osłonie głowicy tnącej dla pozycji noża
- 14-calowy Panasonic Toughbook zainstalowany nad prawą deską rozdzielczą za pomocą ramienia montażowego do gromadzenia i wyświetlania danych (zdejmowany ze względów bezpieczeństwa)
- Instalacja sprzętu w fabryce IMS
- Usługi rozruchowe i szkoleniowe w terenie
- ***OPCJONALNA AKTUALIZACJA — Subskrypcja na CenterPoint RTX: technologia precyzyjnego pozycjonowania punktu (PPP) dostarczana przez satelitę z dokładnością < 10 cm — zalecana. Opłata roczna poniżej 2000 USD. Klient może wykupić subskrypcję bezpośrednio od Trimble.
